Декабрь, 17, 2014

Некоторым людям в Одессе отключают свет. Я за все время видел только двоих. Заслуженно им отключают электричество или нет - не знаю, думаю, что нет. Мы вот собрались сделать карту "неприкасаемых" домов, где живут люди с хорошей кармой, но как-то лениво, да еще и протестующие подтянуться же могут ) Особенно из тех, кто по непонятным причинам полагает, будто электроэнергию им отключает злобный вор в РЭСе рубильником (как вариант - грязный алконавт в подвале). Это тоже неважно, но оказалось, что в "рубильник" верят и вполне вменяемые люди. Поэтому хочу показать, как все выглядит на самом деле.
"Высокой" стороны (110 кВ) касаться не будем - постил уже фото и видео, к тому же в отключениях потребителей она не задействуется, понятное дело. Пойдем в ЗРУ (закрытое распредустройство):



Вот эти ряды шкафов - выключатели на 6 кВ (в моем случае, бывают еще на 10 на некоторых подстанциях). Кроме выключателей, там еще есть пара маленьких трансформаторов, предохранители, разъединители - но речь не о них. Речь о том, что 6 тыщ вольт рубильником не выключить и не включить - нет такого рубильника. А если изготовить - дуга будет красивая разве что ) Поэтому используются выключатели, где дуга гасится в масле (самая жопа, древние технологии), газе или вакууме. Вот вакуумный, например:



В трех прозрачных колбах - контакты в вакууме. Самый лучший вариант для того, кто оперирует выключателем - относительно тихо, безопасно, современно. Нажал кнопочку и все. Хотя при нажатии кнопочки лучше все же стоять сбоку от шкафа ). После отключения тележка с выключателем обычно выкатывается в контрольное положение (чтоб создать разрыв в цепи). Или в коридор вообще - для ремонта и обслуживания. Вот с тележками есть проблемы - большинство их датированы прошлым веком (и даже не последними годами, прямо скажем), раздолбаны, весят много, катать их на кривых роликах по выщербленному полу - то еще удовольствие, а попасть так, чтоб губки контактов наделись на ножи - то еще развлечение. Которое проходит хоть без нагрузки, но под напругой обычно. Хотя, если не уследить, то можно вкатить выключатель и в положении ВКЛ:

Это печальноСвернуть )

Иногда приходится вкатывать и вдвоем-втроем. В особо запущенных случаях появляются даже напоминания:



Основная проблема - состояние оборудования. Причины: возраст, возраст, возраст, отсутствие квалифицированного ремонтного персонала. Некоторые экземпляры пашут по пятьдесят с лишним лет (из тех, что я видел), сороковник - вообще нормальный срок эксплуатации. Тогда материал был получше и брали его "с запасом", но все равно все равно. Из основной проблемы вытекает еще более основная - древние технологии подразумевают ручное манипулирование приводами, что, конечно, прикольно (я люблю всякие механические штуки), но не в случае 6 кВ. Они настолько страшноватты, что нужно прятать под кат.

МеханизмусыСвернуть )

Тот, что на предпоследней фотке, на днях сгорел. Но хотя бы предупредил треском, прежде чем полыхнуть. Можете, глядя на фотки, попробовать найти кнопки или рычаги управления, чтобы включать/отключать ток, собственно. Добавлю, что привод предварительно нужно привести в рабочее состояние - то бишь, взвести. Как по мне, в плане подзавода непревзойденным является вот это инженерное решение:

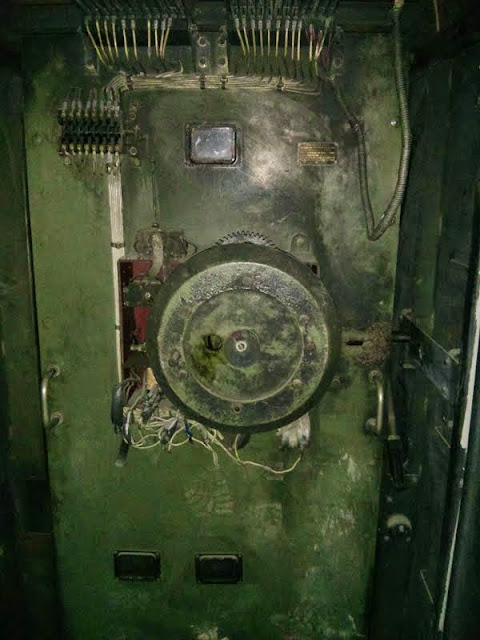

На диске расположены два штыря в положении "без четверти три" (на фото плохо видно). Для подзавода используются инструменты. Вообще они используются для разных выключателей разные, покажу весь набор:

Вот ониСвернуть )

Берем штуку в форме буквы "Т", надеваем на штыри, в нее вставляем круглый штырь и крутим диск против часовой. Крутить тяжело, помощь друга не помешает - благо в случае неудачи можно поломать руки или привод. Привод - дело такое, а руки - они свои собственные. Когда закрутили, аккуратно суем руку под диск (дада!), нажимаем пимпу - диск раскручивается назад - дудух! привод включен (в 90% случаев). При неудачном включении отходим, выжидаем минуту-другую - и повторяем процедуру.
Если маловато будет - можно прогуляться к коллеге в ЗРУ на 35 кВ, где все примерно то же, только помощнее в 6 раз. И тоже готичненько:



Такая вот работа. Сейчас она вообще немного утомительна, ибо за день приходится отключать и включать 7 очередей - можете себе представить, как приходится метаться. И если вдруг свет включили на 5 минут позже - да, mea culpa, но и так делаю, что могу ), бьюсь с этими железками как с десептиконами, истинно говорю.
З.Ы. Из плюсов - если выключатель стар и дышит на ладан совсем, его стараются трогать пореже и даже исключают из ГАО с разной степенью гласности. Ибо, несмотря на популярные заблуждения, ни "упырям из РЭСа", ни "алконавтам с подстанций" совсем не хочется в принципе кому-то что-то отрубать. А некоторым особо рьяным гражданам охота предложить включать себе свет самостоятельно.
